Differenzdruckmanometer für kleine Drücke (Pa)

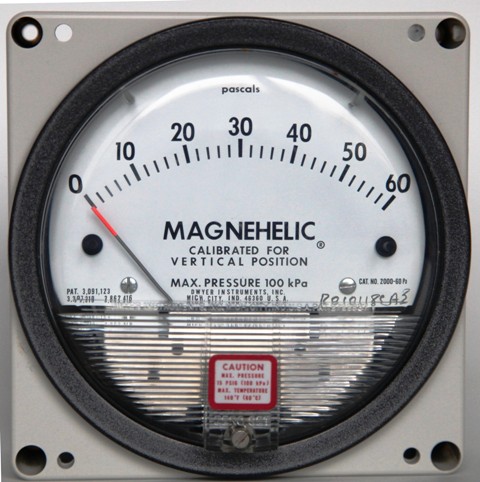

Das Dwyer Magnehelic der Serie 2000 ist ein wartungsfreies und betriebssicheres Differenzdruckmanometer. Es hat eine Analoganzeige und wird zur Überwachung von kleinen Drücken oder Differenzdrücken eingesetzt. Anwendungsgebiete sind vor allem die klassische Filterüberwachung oder eine Raumdrucküberwachung . Neben der Differenzdruckmessung überwachung kann das Gerät auch zur Unterdruckmessung / Überdruckmessung oder zur Strömungsüberwachung / Volumenstrommessung eingesetzt werden. Das Messgerät zeigt die Messwerte analog an, arbeitet frei von Hilfsenergie, und ist somit universell einsetzbar. Die große Skala ermöglicht ein einfaches und sicheres Ablesen der Messwerte.
Technische Daten:
Modell Magnehelic 2000
Messbereiche von 0 – 60 Pa bis 0 – 30 KPa
Medien Luft oder nicht aggressive, trockene Gase
Mess- / Anzeigegenauigkeit
- ±2 % Vollskala bei 20 °C über 100 Pa
- ±3 % bei Bereich 0–100 Pa
- ±4 % bei Bereich 0–60 Pa
Maximaler Betriebsdruck
- 100 kPa Standardausführung
- 240 kPa MP-Ausführung
- 550 kPa HP-Ausführung
Zulässige Umgebungstemperatur –20 °C bis +60 °C (für Temperaturen unter –20 °C mit LT-Zusatz gegen Mehrpreis)
Druckanschlüsse 1/8″ NPT Innengewinde (hinten oder seitlich)
Gewicht 0,5 kg
Standardzubehör
- 2 Schlauchnippel für Schlauch 4 × 6/8 mm
- 2 Verschlussnippel
- 3 Klemmbügel mit Schrauben für Fronttafeleinbau
| Modell Nr. | Messbereich | Modell Nr. | Messbereich |
|---|---|---|---|
| 2000– 60 Pa | 0 – 60 Pa | 2300-60 Pa | 30 – 0 – 30 Pa |
| 2000–100 Pa | 0 – 100 Pa | 2300-120 Pa | 60 – 0 – 60 Pa |
| 2000–125 Pa | 0 – 125 Pa | 2300-250 Pa | 125 – 0 – 125 Pa |
| 2000–200 Pa | 0 – 200 Pa | 2300-1 kPa | 1 – 0 – 1 kPa |
| 2000–250 Pa | 0 – 250 Pa | 2300-3 kPa | 1,5 – 0 – 1,5 kPa |
| 2000–400 Pa | 0 – 400 Pa | 2300-5 kPa | 2,5 – 0 – 2,5 |
| 2000–500 Pa | 0 – 500 Pa | ||
| 2000–750 Pa | 0 – 750 Pa | ||
| 2000– 1 kPa | 0 – 1 kPa | ||
| 2000– 1,5 kPa | 0 – 1,5 kPa | ||
| 2000– 2 kPa | 0 – 2 kPa | ||
| 2000– 3 kPa | 0 – 3 kPa | ||
| 2000– 5 kPa | 0 – 5 kPa | ||
| 2000– 10 kPa | 0 – 10 kPa | ||
| 2000– 15 kPa | 0 – 15 kPa | ||
| 2000– 20 kPa | 0 – 20 kPa | ||
| 2000– 30 kPa | 0 – 30 kPa |
* Weitere Mess- und Regelbereiche auf Anfrage lieferbar
Optionen:
- ASF – verstellbarer Signalzeiger
- ALU – Wandhalterungsblech aus Aluminium
- ABS – wetterfestes ABS Gehäuse
